569A型0i mate TD數控車床實訓設備適合于技工院校、職業院校的數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，是根據職業學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，完成數控機床的電氣裝調、機械裝調、整機調試、維護維修等實訓項目，滿足企業對這類型人才的需求。還適合用于數控裝調維修技能大賽、數控裝調工的職業技能鑒定。

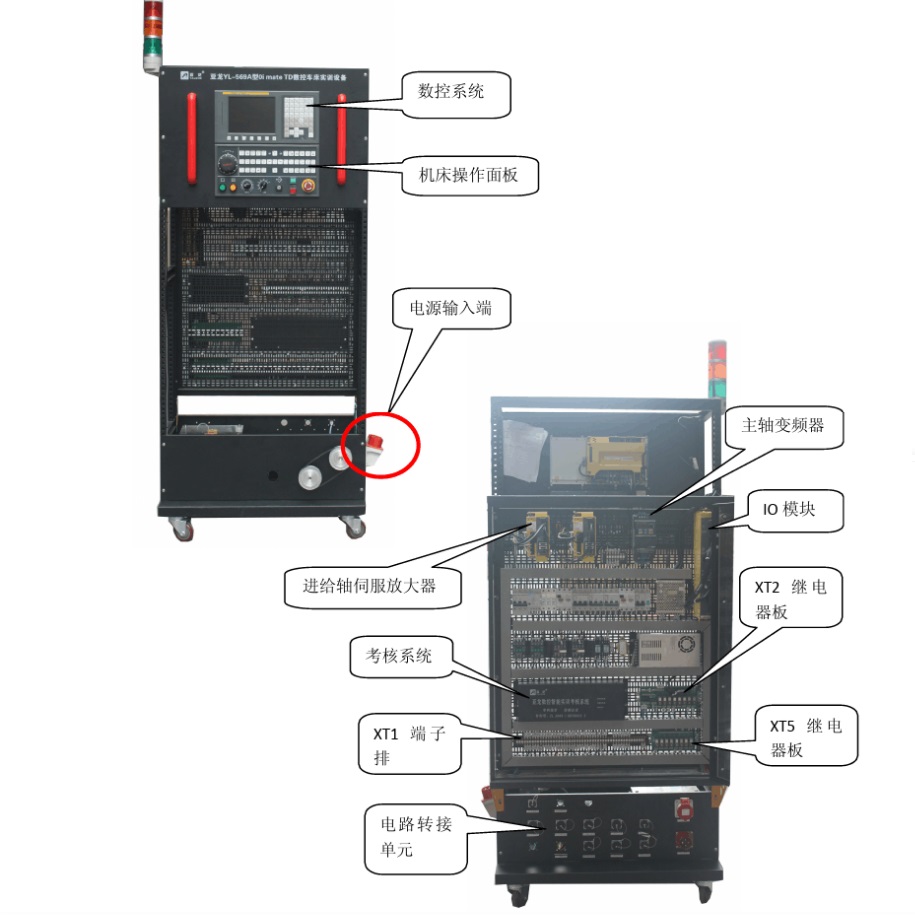

569A型0imate TD數控車床實訓設備由電氣控制單元、電氣安裝實訓單元等組成。
電氣控制單元包含主要包含控制單元臺架、數控系統、進給驅動、主軸單元、PMC單元，刀架控制電路、潤滑控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成。可以與生產型數控車床進行連接用于真實的加工調試，也可以和電氣安裝實訓單元連接完成數控機床的電氣安裝與調試訓練。立式結構符合真實的數控電氣安裝環境，可以更貼合實際崗位要求進行技能訓練。
電氣安裝實訓單元主要包含控制單元臺架、PMC單元，刀架控制電路、潤滑控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成，電氣安裝板采用可以反復使用的網孔板結構，通過電纜接口可以和電氣控制單元進行連接，和電氣控制單元在部件上相比，僅缺少數控系統、進給驅動、主軸單元，該模塊主要用于電氣安裝的反復訓練。配置的故障維修實訓系統通過硬件電路產生故障，學生通過故障分析、故障診斷、線路檢查、故障點確定等過程訓練學生數控機床維修能力。該設備采用模塊化的設計，還可以選配功能部件拆裝模塊，完成數控機床傳動部件的裝調訓練，滿足學生對數控機床機械裝配與數控機床機械維修崗位技能訓練需求。
產 品：數控車床實訓設備
